アナログ電流計の内部抵抗 ．．． ？

ジャンク屋で、はたまたアナログメーターを３つも仕入れてきました。　
これで合計４個です。
その４個の内訳は、
『　フルスケール１ｍＡ　』　が　２個
『　フルスケール110uＡ　』　が　1個
『　フルスケール50uＡ　』　が　1個
そのうち１個（110uＡ）は、可変電圧電源の電圧計として使っていますので残りは３個です。

『　最近はテスターなどもデジタル化され　』　と、いまさら書けないほどこの世はデジタルそのもの
になっています。　そんななかで、このようなアナログ式のメーターを手に取ると
まるで日焼けして黄色くなった古書を手にとっているような独特な気分になります。

このようなアナログの電流計の構造は、メーターの針の根元に電磁石のコイルが付いていて
電流の流れる大きさによって電磁石が磁力を出すので、機械構造的に磁力が大きいほど
針が右に振れる仕組みを作っておきさえすれば、電流の加減に応じて針が左右に触れるという
わけです。

それに対して、デジタルの場合は、（あまり詳しくないのですが）１、２、３．．．９　０　という
整数を表示できる何桁かの表示板があって、その整数を表示する表示板をマイコン（集積回路）で
コンピューター処理して表示する仕組みになっているのだと思います。

簡単に言ってしまえば、こんなことがいえないでしょうか？

アナログメーター

　　　　物理的な事象がそのまま視覚に訴えている
　　　　一般に実感が伝わる
　　　　ぬくもりがある
　　　　自筆の手紙

デジタルメーター

　　　　物理的に僕にはなにがどうなってるのかわからないが物理的な事象をいったん
　　　　２進法のＯＮかＯＦＦに置き換えて頭のいい人にしかわからないプログラムによって
　　　　数値におきかえて数字そのもので表示させる。
　　　　実感がわかないが、結果が何アンペアですよと直接言語で表示される。
　　　　お百姓さんの苦労がわからないがうまい米が食べれる。
　　　　冷たい
　　　　タイプの手紙

だから僕（たち）はアナログのメーターに特別の感情を持つのかもしれないと思うのです。

音楽を聴く場合も、ＬＥＤがちかちかするステレオで聴くよりも
アナログメーターが揺れるアンプで聴いたほうが心が落ち着くという気持ちなんじゃないかと
思います。

ところで

詩的な話はここまでにして

このジャンクのアナログメーターなんですけど

フルスケール何マイクロアンペア　とかいって売られています。

つまり、このようなメーターというものはそもそも電流を測る道具なんですね。電圧でも抵抗でもなくて、　アナログテスター　だって　もともとは電流計があって、それに精巧な抵抗器を直結して
いろんなレベルの電圧を測れるようにしているのです。

たとえば　フルスケール　１ｍＡの電流計を　ジャンク屋で買ってきたとします。

（別にジャンク屋にこだわることはないか。　貧乏性なものですみません。）

１ｍＡの電流計を　１Ｖの電圧計として使うことは実に簡単なんです。

オームの法則で、１ＫΩ　の抵抗器を直結させるだけで　できあがりです。

１０Ｖなら１０ＫΩ　　　１００Ｖなら１００ＫΩ　　　５Ｖなら　えーつと　５ＫΩ　

５００ｍＶ　なら　５００Ω　というふうに　割り算ができれば簡単にだれでも作れます。

ところが

１ｍＡの電流計を　ジャンク屋（すみませんジャンクが抜けません）で買ってきて、それを

１Ａの電流計として使いたいという場合、このように　電流計を電圧計に変更するのじゃなくて

電流計のままで使うのだけど、測る単位を変更したいという場合は

なんとなく　一筋縄ではいかないというか

難しいというか

不可能ではないのでしょうが、　　ちょっと　考え込んでしまいます。

単純に考えれば、　（一般的に　言われているのは）　えーっと　、

電流計の+　-　の両端子に　並列に　抵抗を入れるのですが

たとえば、　その電流計の内部抵抗が　３００Ω　だとします。

同じ値の３００Ωの抵抗器を電流計に並列につなぐと　３００Ωの抵抗を２本並列につないだ

回路とまったく同じ結果になるはずですから、

まったく同じ抵抗を２本並列につないで、一定の電流を流せば　各抵抗に流れる電流は

どちらも同じく、半分ずつの電流が流れます。

たとえば、　１Ａを流せば、各抵抗器を通る電流は５００ｍＡです。

従って

内部抵抗が３００Ωの１ｍＡの電流計に３００Ωの抵抗を並列に繋いでやれば

その電流計は２ｍＡの電流計に　変身すると思います。

ただ、電流計の内部抵抗って　いったいどのくらいあるんでしょうか？

ためしに、１ｍＡの　僕がジャンク屋で買ってきた電流計を　テスタ（デジタルテスタ（笑））で

測ったところ

155 Ω　でした。

測っているときに　測られているアナログ君が　メーターを振らしているのが

可笑しい。

また

５０uA のメーターを測ってみたら　

１７２Ωでした。

このメーターかわいそうに、文字盤が豆腐なのに振り切れています。

逆接続すると、逆に振り切れるので、気をつけたほうがいいです。

まあ壊れはしないと思いますが。

テスターの電池の力でメーターが振れるんです。

オームを測るときは電池が使われるので．．．

結論

この５０マイクロアンペアのメーターに１７２Ωの抵抗を並列に繋げば

１００マイクロのメーターに変身する（一応理論的には）はずです。

でも

確信は　ありません。

そもそも電流計ってそんな大きな内部抵抗あんのかと　ちと考え込んでいます

また今度、レポートしたいと　思います。

　　　　

エミッタバイパスコンデンサーによる交流増幅度の増加

20mA近く流していますし、直流電圧増幅率が４倍
hfe 150倍　の増幅回路ができました。

Ｖｃｃを20Ｖにしてみたのは、最近作った
可変電圧電源を試してみたかった　からかも






１ｋＨｚの波を入れて、コレクタに生じる電圧の波を見てみました。





0.1Ｖ　1ＫＨｚの波

コレクタに生じた　波

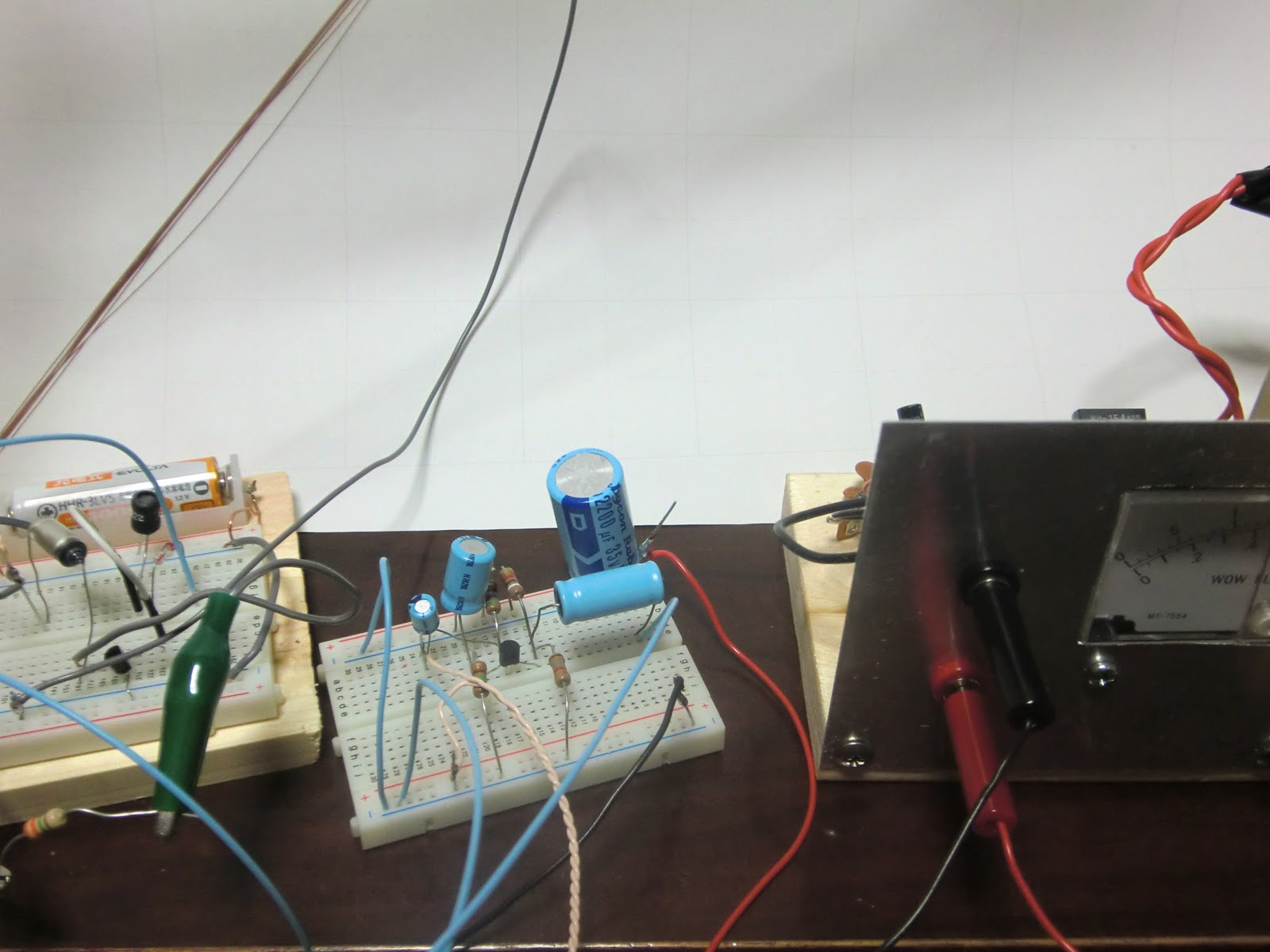

右が電源、中央が現在テスト中の低周波増幅回路、左がシグナルジェネレーター代わりのラジオ

大きなコンデンサは2200uFのコンデンサで、低周波増幅のＶｃｃ　ＧＮＤ　の間に入れています

これを入れないと、ぶー　という雑音が　かなり出ます。

僕が思うに、電源機で　リップル処理を完全にしようと思わないで

ある程度８０％くらい（あくまで感じですが）ぱっと簡単にリップルを取って

あとは、実際に使う機器で必要に応じてリップル処理をするのがいいのではないかと

そう思います。

感想ですが、あんまし低周波増幅を入れるメリットが無いような気がしました。

イヤホンで聴くなら、高周波増幅だけで十分です。

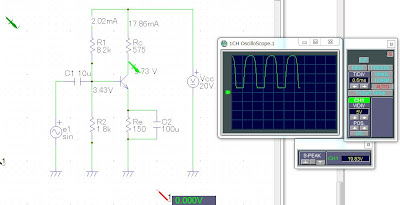

ところで、　上記の回路の　Ｒｅに並列に

エミッタバイパスコンデンサー１００uFを挿入したら　どんだけ波形が変わるか

実験してみました。　びっくり　　！　すごい増幅です。　

波が画面に収まらなくなりましたので、オシロの目盛りを大きくします。

目盛り１Ｖから５Ｖに変更してみたいと思います

今オシロをＤＣに設定してみました。中央の目印が0Ｖで上限が20Ｖ

目盛りひとつが5Ｖです。

下が、切れてしまっています。つまり、９．７３Ｖを中心に波が上下に揺れているのですが

最高はＶｃｃの２０Ｖ最低は２Ｖくらいのところでそれ以上は下がらなくて

仕方なく直線になっています。

Ｖｃｃの電源は、なにも繋がない状態で20Ｖにあわせ、　この回路を繋いだら

15Ｖくらいまで電圧が下がります。

かなり電圧降下が大きいように思いますが？よくわかりません。

Ｒｃ575Ω（570）の抵抗の代わりにＳＴ45の一次をつないで２次に８Ωのスピーカーを

つなぐと、かすかですが音が鳴ります。

エミッタ接地増幅回路の設計法を考えてみる

もういちどエミッタ接地増幅回路の設計法を考えてみる。

設定

電源電圧　を　大きめに　２０ボルト　とする。
流す電流も　大きめに　２０　ｍＡ　とする。

電源電圧を３つに区切る
Ｖｃｃ＿　Ｖｃ　　
Ｖｃｅ
Ｖｅ　　

Ｖｅは１－２ボルト以上取るのが良いらしい。
今回はＶｃｃ20Ｖなので、大きく３Ｖ取ってみようか。

Ｒｅ=３（Ｖ）/0.02（Ａ）=150Ω

コレクタの対接地電位は、（Ｖｃｃ－Ｖｅ）/2　が望ましいと言える。
１７/２=8.5（Ｖ）
Ｖｃｃ＿Ｖｃ　（Ｒｃの電圧降下）は、　20 - 8.5 = 11.5 V
Rc = 11.5（Ｖ）/0.02（A）=575Ω

電圧増幅率は　Ｒｃ/Ｒｅ＝　3.833 倍　が見込まれる。

電位を整理すると　Ｖｃｃ　＝　20Ｖ
　　　　　　　　　　　　Ｖｃ　＝　8.5　Ｖ
　　　　　　　　　　　　Ｖｅ　＝　3　Ｖ

次に、ベースに注目

Ｖｂ　は　Ｖｅ+0.6と決まっているので　3.6Ｖである。
Ｉｂ（ベース突入電流）は、hfe150 として、20ｍＡ/150=133uA
Ｒ１を流す電流はその１０倍以上が必要と言われているので
15倍として、133uA ×　15=　2ｍＡ
Ｖｂが3.6ＶだからＲ２=3.6/0.002（Ａ）=1.8ＫΩ
Ｒ１の電圧降下は20-3.6＝16.4（Ｖ）
Ｒ１＝16.4/0.002（Ａ）=8.2ＫΩ

サーキットビューワーで確認したところ

まあまあ !　近似　だと思う　。

おもしろい１石高周波増幅ラジオの実験

bbradio様の記事を参考に、２ＳＣ１８１５Ｙを使い、
チョークコイル負荷の高周波増幅ラジオを
ブレッドボードで実験してみました。
おもしろいです！

僕の実験でbbradio様の記事と変わっている点は、

バーアンテナコイルは用いずループアンテナを用いていることです。

ループアンテナは、以前実験した低周波増幅ラジオのものをそのまま転用していますが
少し違うのは、ループアンテナから直接高周波を取り出すのではなく、
ループアンテナに沿わせるように２回巻きのコイルを電磁結合させている点です。
早い話、ループアンテナ上で、１０対２のトランスを作って、１０側の方はバリコンと並列に繋いで
同調させ、２側の方は、出力を取り出すのに用いているということです。

２ｍＨのチョークコイルは２．２ｍＨを使い

２．２Ｍオームの抵抗は、３．３Ｍを使ってみたり　

２Ｍの抵抗器に１ＭのＶＲを直列に繋いで実験してみました。

このベースに繋ぐ抵抗を小さい値にするほど感度が抜群に増しますが、同時に分離がめちゃくちゃ悪くなり、４０Ｋオームくらいまで小さくすると、もう中波の放送局が全部同時に聴こえて頭が可笑しくなりそうです。　「風力５晴れ金正日総書記北北西の風」のような...。

ただし、ずっと抵抗値を下げていくと、あるポイントでまったく聴こえなくなります。

聴こえなく直前が感度が最高ですが、選択度は悪いです。

どのくらい悪いかというと、ＮＨＫ第一と第二が一緒に聴こえます。

３Ｍオームくらいにすると　かなり選択度が良くなります。

３．３Ｍオームで分離が大変良くなり、　
今までＮＨＫに押されて困難だったＲＣＣ中国放送１３５０ＫＨｚ
が、はっきり聴こえるようになりました。

このＲＣＣはゲルマや低周波増幅では受信が困難でしたが、このラジオでループの向きを
合わせたら、　ガンガンと鳴るほどではないのですが、結構な音量で聴こえます。

このベース抵抗なんですが、よほど電波が届かない地域でないなら、グーンと大きめな
抵抗値をお勧めします。

まだ試していないのですが、今度　時間があれば、このベース抵抗と各部の電流　電圧値の相関を
調べてみたいと思います。　　なんメガオームまでいけるかも．．．。

低周波増幅ではうまく聴こえない放送局を聴くなら絶対お勧めのラジオですが

もともと強力に入棺（なんで変換能率悪いの！このＩＭＥ）入感していた局（広島ＮＨＫ第二）を聴くのなら

以前の低周波増幅のほうが音は良いかなと思いました。

なにしろ　電波が強いのに増幅すれば歪みますので　！

まあ　実験自体が面白いわけで、　放送を聞くなら　市販ラジオを使えば済むわけで．．．。。

ちなみに　ポリバリコンの　３個の端子なんですが　どうつなぐのが良いのか

よくわからないまま、適当にやっていますが、　今　調べてみたら、中央のネジと導通がある端子が
アースだということがわかりました。

なぜが　上の写真、　まぐれですが　中央をアースに繋いでいるので　その点はいいようです。

さて

上のオレンジ色　と　下の赤色の端子を　上の写真では　両方とも　ループアンテナの　一方に
繋いでいるのですが、　いろいろやってみて僕が勝手に決めた方法なのですが
実験結果を　記しておきます。

やばい！　今　ＮＨＫ第2放送 JOFB広島が　君が代　をやっています。
間に合わないかも．．．


オレンジと赤の両方を繋いだ場合

ＲＣＣ1350ＫＨＺ　－－－　時計回りに回しきったところで入る
ＮＨＫ第1放送 JOFK広島ーーー　８０％まで時計回りに回したところで入る
ＮＨＫ第2放送 JOFB広島ーーー１５％ほど時計回りに回したところで入る

赤だけを繋いだ場合

ＲＣＣ1350ＫＨＺ　－－－　９０％まで時計回りに回したところで入る
ＮＨＫ第1放送 JOFK広島ーーー　７０％まで時計回りに回したところで入る
ＮＨＫ第2放送 JOFB広島ーーー　　放送が終了してしまい測定不能　がくっ

オレンジ だけを繋いだ場合

ＲＣＣ1350ＫＨＺ　－－－　聴こえない
ＮＨＫ第1放送 JOFK広島ーーー　　どこに回しても聴こえる
ＮＨＫ第2放送 JOFB広島ーーー　　放送が終了してしまい測定不能　がくっ


というわけで、どうやら、赤だけを繋ぐのが正解のような気がします。
オレンジは　局発用とかなんかだろうと思います。

ＬＭ３１７の可変電圧電源なんですが、ブレッドボードだけでは、どうも落ち着いて使えないので

ケースに入れてみたいと思っていたのですが、結局かまぼこ板式バラック工法（汗）；にフロントパネル

をつけただけのものに仕上がっちゃいました。

このようなメーターの取り付け方法は、２通りありうると思います。

１．　パネルに丸い穴を開けて、メーターをすぽっと前面から差し込む方法

２．　パネルに長方形の穴を開けてメーターの、表示部だけをパネルの後ろからのぞかせる。

結局、２の方法をとったのですが、１の方法にしとけばよかったと後悔しています。

２の方法は、長方形をかなり正確に穴あけをしないと、大変ぶさいくになっちゃいます。

１の方法なら、丸い穴をかなり雑に開けても不細工に見えたりしません。

結局、四角の穴を開けるのに、ドリルで四角にくりぬいて、ヤスリでギザギザを磨いたのですが
なかなか真っ直ぐにならず、ヤスリがけを繰り返しているうちに四角の穴が大きくなってしまい
結果、不細工になってしまいました。

良い経験になりました。（笑）

メーターの右側のねじの穴については

愛嬌ということで．．．

ボリュームの下の穴は、パイロットランプ用のＬＥＤ窓ですが

まだ付けていません。

　　　　　　　　　　　　　　　　　　　　　　　　　３端子レギュレーター周辺

　　　　　　　　　　　　　　　　　　　　　　　　　ブリッジダイオード周辺

　　　　　　　　　　　　　　　　　　電圧調整用のボリューム　と　電源スイッチ

電圧メーターと出力端子

トランスの出力は２３ボルト１アンペア

2SC1815一個と2SA1015一個 で簡単にスピーカーが鳴る

こういうのを空中配線というのでしょうか。　平面配線というべきか　．．．！

ブレッドボードより　これのほうが写真で見るとはっきりわかりますね。

１．５Ｍオームの抵抗器がないので仕方なく抵抗器を２個使っていますが

本来は１．５オームが一個です。

おもしろいのは、２ＳＣ１８１５のコレクタと２ＳＡ１０１５のベースがつながっていますが
結局２ＳＣ１８１５のコレクタに電源電圧が供給されていないという事実です。

写真の右側にぐるぐる巻きの茶色の配線がありますがぐるぐる巻きには意味はありません。

スピーカーにつながっています。

２ＳＣ１８１５はＮＰＮ型トランジスタで

２ＳＡ１０１５はＰＮＰ型トランジスタで

両者はエミッタとコレクタの機能が逆になっていますが

足の配置は左からＥＣＢとなっています。

２ＳＡ１０１５のコレクタとＧＮＤの間に直接スピーカーを繋いでも鳴るのですが

ちょうど僕のおもちゃ箱（笑）にＳＴ４５があったので

このトランスを使ったほうが直接スピーカーよりも２倍くらい音量が上がることがわかりました。

この状態で２ＳＣ１８１５のベースを指でつまむと「ガー」というかなり大きな音が出ます。

また、興味深いことに　７５０Ｋオームの抵抗が２個つなげてある場所を指でつまむと

「ギャー」という　一オクターブ高いような雑音が鳴ることがわかりました。

２ＳＣ１８１５のベースとラジオの出力を１０uFとかのコンデンサーで繋げば

スピーカーからラジオが鳴ります。

ところでこの回路なんですが、サーキットビューワーで苦戦しています。

サーキットビューワーでスピーカーのところをどう描けばよいのかわからず．．．！

----

スピーカーってこんなに簡単に鳴らせるのか

最近ループアンテナ式１石ラジオを作った記事を書きましたが、クリスタルイヤホンでなくてスピーカーを鳴らしてみたくなるのは人情です。　とりあえず簡単な２石でスピーカが鳴るアンプの回路を
探してみたのですが、いろいろあるようです。しかし　「bbradio氏」のホームページ「ブレッドボードラジオ」の中の「

ＬＭＦ５０１Ｔ＋２石アンプ

」　の記事には、　驚きました。　

なぜかというと


僕は　スピーカーを駆動できる　こんな単純な回路をいまだかつて見たことがありませんでした。

早い話、　低周波増幅部　つまり　アンプ部は、２個のトランジスタと　１．５Ｖの電池　一個と　１個の普通の８オームスピーカ　と
１個の　１．５Ｍ　の抵抗器　だけなんです！　

ほんとに鳴るのか　ためしに　ブレッドボードでやってみたんですが、

初段のベースを指で触ると　ぶー　とスピーカーが鳴ります。

これが鳴れば　指の変わりにラジオの出力をつなげば１００％音が鳴るはずなのですが

最近作った　ループアンテナ式の１石ラジオにつなげると、　深夜聴くのに　ちょうど良い音量で

スピーカが音を出してくれました。

トランスも要らないし、なにしろ部品数が　たった４個でスピーカーが鳴らせるなんて　

驚きました。

写真では抵抗器２本ですが　１．５Ｍがなかったので７５０Ｋを２個使った　ためです。

だから　本当は　この写真よりも　部品数は少ないわけです。

上側はラジオで低周波増幅とは関係がないです。

電圧メーター付きLM317可変定電圧電源の設計とリップル処理について

実用的な可変定電圧電源を実際に作ってみたくなりました。　　
ＬＭ３１７の保護のために
逆流防止用のダイオードをつけました。　また、発振防止用に０．１のセラミックコンデンサを
ＩＮ　ＯＵＴ　につけました。　リップル除去コンデンサ１０uFを　ＶＲに並列に繋ぎました。

　

とりあえずブレッドボードで

組んでみました。

４本足の部品はブリッジダイオードです。この部品の中にダイオードが４個入っていて

ブリッジ整流回路をやってくれているので、便利です。　「豆」のようなのが２個ありますが

０．１のセラミックです。　３本足のＬＭ３１７は　右足がＩＮ　真ん中がＯＵＴです　ＩＮとＯＵＴを

黒いダイオードがまたがっています。手前にある１０uFの電解コンデンサの両足から５Ｋの

ボリュームへ繋げるオレンジと白の配線が出ています

この状態で、出力電圧は最高　１４．５２Ｖまで　出ます。　　しかし、出力の　+　ＧＮＤ間に

２００uFの平滑コンデンサを入れたら　１８Ｖくらい出ます。

実験用に　定電圧電源がほしいので　ぜひケースに入れたきちんとしたものを一個作ろうと

思うのですが、出力をいちいちテスタで調べるのは面倒なので、

電圧計が欲しいのですが、　高価なので、　ジャンク屋でフルスケール１１０uAのメーターを

買ってきましたので、これを流用したいと思います。

ちょうどこのメーターの目盛りが　0　.5　1　1.5　2　2.5　3　となっているので

30Ｖ　で　フルスケール　振れるようにしたいと思います。

３０　V ÷　１１０uA = 272 Kオーム

このメーターに272 Kオーム抵抗を直列にかましてやればうまくいくはずです。

手元に　56Ｋ　と　２２０Ｋ　があったので　　直列２７６Ｋができます。

テスタと比べても　だいたい　ＯＫです。

もう少し精密にしたい場合は半固定抵抗器を使うのも良いと思いますが...。

さて、１０uF のコンデンサでリップルが改善されているとは言え、このままでは

まだ、かなりハム音が残っていて

ラジオやオーデイオなどには使えません。

オシロがないので、クリスタルイヤホンで耳で測っています。

そこで、出力端子　に平行に　４７０uFの電解コンデンサを入れました。

すると、ハム音は完全に消えました。

また、この４７０uFの電解コンデンサ

を入れると、最高電圧が　１８．４３Ｖまで上昇しました。

あとは、せっかく　電圧計が　ピークで３０Ｖなので、３０くらいまで出力できるように

トランスを変えるかどうか、迷っているところですが

小実験用に、１８Ｖまで出てればそれでいいのかもしれません。

大きなアンプだとどうせ３０Ｖでも足らないかもしれませんし

部品も全部大きなものに変えないと不安ですしね

お詫びと訂正（2010/10/10加筆）
（整流ダイオード直後にコンデンサー入れたほうがいいです）

増幅回路がわかるＰＤＦ記事

Googleで「増幅回路」で検索すると約 318,000 件の結果が表示されました。

第１位は　増幅回路 - Wikipedia第２位は　オペアンプ - Wikipedia　
第３位は　増幅回路、トランジスターの基本
第４位は　非反転増幅回路 - Markun Bear第５位は　　　増幅回路　　　　　　　
第６位は　増幅回路、トランジスターの基本　　　

第７位は　【問題17】 トランジスタ増幅回路（1） － ＠IT MONOist

第８位は　Amazon.co.jp： 定本 トランジスタ回路の設計―増幅回路技術を実験 ...

第９位は　[PDF] Tr増幅回路

ここまでチェックして、今現在僕が精読したいと思ったのがこの第９位のＰＤＦの記事。

記事というより、学習課題のようなものです。

サーキットビューワーで描きます。

e1 sin は　１ＫＨｚ　の　0.1Ｖと設定しています。

先ず、　e1 sinを外して、コレクタ電圧が６ＶになるようにＶＲを調整。　

　　　　　　　　　　　　　　　　　　　　やってみます。

　　　よし　！

　　　　わかりました。

　　　　　ＶＲ　が　３５Ｋ　の地点で

　　　　　最も６Ｖに近似になります。

その　３５Ｋ　に合わせたＶＲを

　　　33Ｋから37Ｋの範囲で　

　　　ぐりぐり動かして

　　　　ベース電流　コレクタ電流

　　　　コレクタ電圧の変化を

　　　　調べた結果を　表にしたのが

　　　　左の図です。　

　　　　Ib の　40.13uA -37.88uA

            ２．２５uA という微小な差を

　　　　　与えた場合

　　　　Ic の変化は0.276mA つまり

　　　　２７６uA の大きな揺れに

変換されています。

まるで、小石を投げたら

雪崩れが起きる　といえばちょっと大げさかも

わかりませんが、．．．。

ところで、　コレクタ抵抗　1Ｋ　　　ベース抵抗　100Ｋ　エミッタ抵抗を２２０

　とまあまあ常識的な値で適当に決めて、　ベースとアースの抵抗を

　電圧の６割がコレクタ電圧となるように決めれば　なんとかなるような気がしました。

　　　　　

LM317 の　足は　回路図でイメージするのとは　まったく違う配置になっているので

ちょっと戸惑います。　手描きで基本的な配線図を描いて見ました。

２．２Ｋを　５Ｋの可変ボリュームに差し替えると　昨日のものと同じになります。

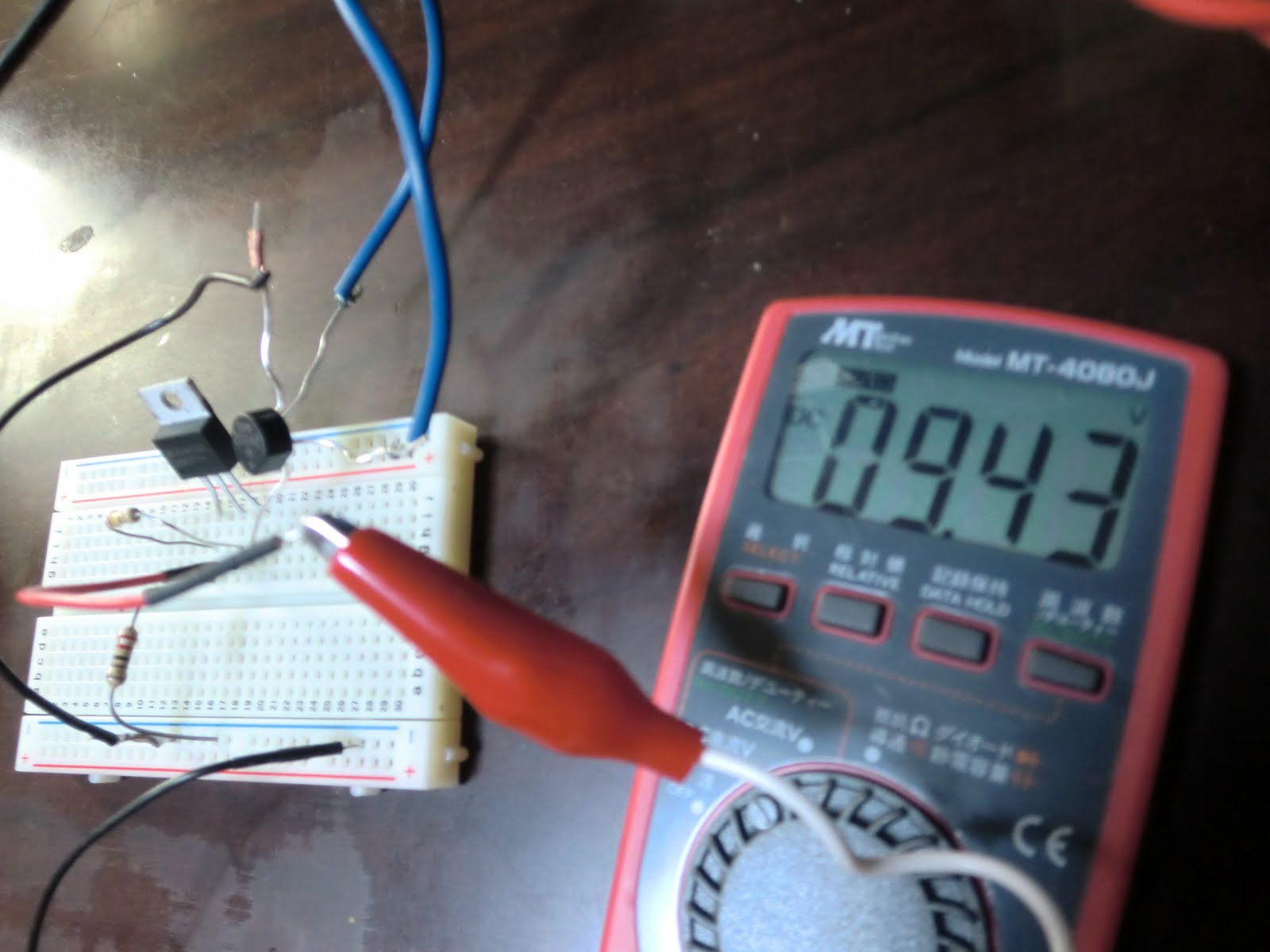

この状態で　ＯＵＴ　の電圧をはかってみると　９.43ボルトありました。

入力　ＩＮ　電圧は　１６Ｖのトランスから　整流して　１３ボルトくらいです。

下の写真の青いコードはトランスの交流１６Ｖ出力から出ています。
ブリッジダイオードで整流後１３．１３Ｖに落ちています。

調整端子Ａｄｊ　－　Ｏｕｔ　端子　間には、　２４０オームの固定抵抗を入れていますが

この２４０オームの抵抗の両端の電圧をみると０．９２０ボルトでした。

計算上、この抵抗には　3.833ｍＡ流れていることがわかります。

また、　調整抵抗の　２．２Ｋ　の両端電圧は、８．５１ボルトありました。

この抵抗には　計算上　3.87ｍＡ　流れていることになります。

----------------------------------------------------------------

----------------------------------------------------------------

ここから調整抵抗２．２Ｋを１．１Ｋに差し替えた場合の実験です

----------------------------------------------------------------

----------------------------------------------------------------

出力電圧は、５.78Ｖ と下がりました。

２．２Ｋを１．１Ｋと調整抵抗を下げれば出力電圧が下がることがわかります。

２４０オーム両端電圧は1.028Ｖでした。

さっき0.920だったですね。ここの電圧はあまり大きな変化はないようですね。

計算上この２４０オームには４.283ｍＡ流れています。

さて調整抵抗１．１Ｋの両端電圧ですが４．７５Ｖでした。

計算上この抵抗を流れている電流は4.32ｍＡです。

LM317とボリュームで可変電圧電源を作る 基本

ブレッドボードでの実験用に乾電池を使っても良いのかもしれませんが

可変電圧の電源装置があったほうが良いかもしれないと思ってこのようなトランスを入手しました。

ジャンク屋さんで５００円で買ったのですが１６Ｖの出口と２３Ｖの出口があります。

基本回路図は　このようになります

ブレッドボードで実験してみました、ボリュームを調整すると、

好きな電圧がセットできます。

下の写真はボリュームを回して最低電圧にセットしたところ

１．１４４Ｖが出ています。

しかしボリュームの配線がこの写真は少しだけミスです。

本当は、ボリュームを時計方向に最大にした時に最大電圧が出るようにすべきだと思うのですが

この写真のは、　ボリュームを時計回りに回しきると、最低電圧になります。

上の写真のボリュームでいうと、ミノムシクリップの繋いである端子と真ん中の端子を繋いで

アースに落として、　　一番下の端子は　ＬＭ３１７の調整端子（向かって左）に繋ぐほうが

時計回りにまわせば、電圧が高くなる　という自然な感じになると思います。

ループアンテナ式１石低周波増幅ラジオ

 bbradioさんの「ブレッドボードラジオ」に掲載されている「１石低周波増幅ラジオ」を参考に

ラジオを組み立てててみました。　バーアンテナを使わず一辺が４５　ｃｍの四角のループアンテナを使ってみました。　ＮＨＫ第一とＮＨＫ第二の２局は、とても感度がよく、なんといっても音質がとても

良いです。ただし他の局はまったく聞こえません。

寝床でＮＨＫを聴くにはちょうどいい感じです。雑音や混信も無く音が良くてたいへん気に入っています。　感度が悪い分２局しか入感しないのを低周波増幅しているので混信がないのかもしれませんし、ＡＭ放送局バンドのＮＨＫしか同調できてないからかもしれません。

この手のラジオを作ったのははじめてではないのですが今回ほど混信や雑音がないものができたのは初めてです。　ふつうこの手のラジオはぶーーとかうなりのような雑音が入ったり　一度に

複数の局が聞こえたりするものなんですが．．．。　！？

回路図

0.01は抜いてもつけてもあまり変わりませんでした。　一辺が４５　ｃｍの１０回巻き

（0.2ｍｍホルマル線）ですが

まったく適当です。ほぼ密集巻きです。　

ＮＨＫ広島第二　７０２ＫＨｚ　が　バリコンを　反時計回りにいっぱいに回したときに

最高の感度で入り

ＮＨＫ広島第一　１０７１ＫＨｚ　が　バリコンを　時計回りに７５％回したときに

最高の感度で入ります

ＲＣＣ中国放送１３５０ＫＨｚは、同調範囲から外れているのか？まったく入りません。

どっちにせよ、選択度だけを言えば、かなりいい線いっています。

２ＳＣ１８１５Ｙは、ローノイズ型を使いました。

シンプルな固定バイアス増幅でベース電流と交流出力電圧の相関関係を調べてみました

上の回路図は、エミッタが接地してあるだけの非常にシンプルな
増幅回路ですがhttp://bbradio.hp.infoseek.co.jp/tram12/tram12.htmlを参考に
させていただいたものです。

電源が１．５Ｖで、　コレクタに　２．２Ｋの抵抗を介して電圧を供給して
エミッタを直接グランドに落としています。　２ＳＣ１８１５Ｙを想定している
点もまったく同じです。

違う点は、　ベースに供給する直流電流を決める抵抗の値を変化させた時に
出力される交流がどれだけ変化するのか調べてみたかったので
あえて８００Ｋの可変抵抗を使って　１０段階刻みで　サーキットビューワーで測ってみました。

その結果は次のとおりです。

出力が最大に得られたのは
１６０キロオームでこのとき
３５３ｍＶの出力です。

入力信号はたったの１０ｍＶに設定しています。

交流電圧が３５倍増幅されています。

８０キロオームづつ

抵抗を増やすと、増幅率が少しづつ低下しますが

１６０Ｋオームを７２０Ｋオームに取り替えても

増幅率は、まだまだ…１４倍もあります。


トランジスタのhfeは個体差が激しいのかもしれませんが

２ＳＣ１８１５Ｙということで　適当に　１５０　ということで設定しております。
