2SK241のゲート電圧対ドレイン電流の関係

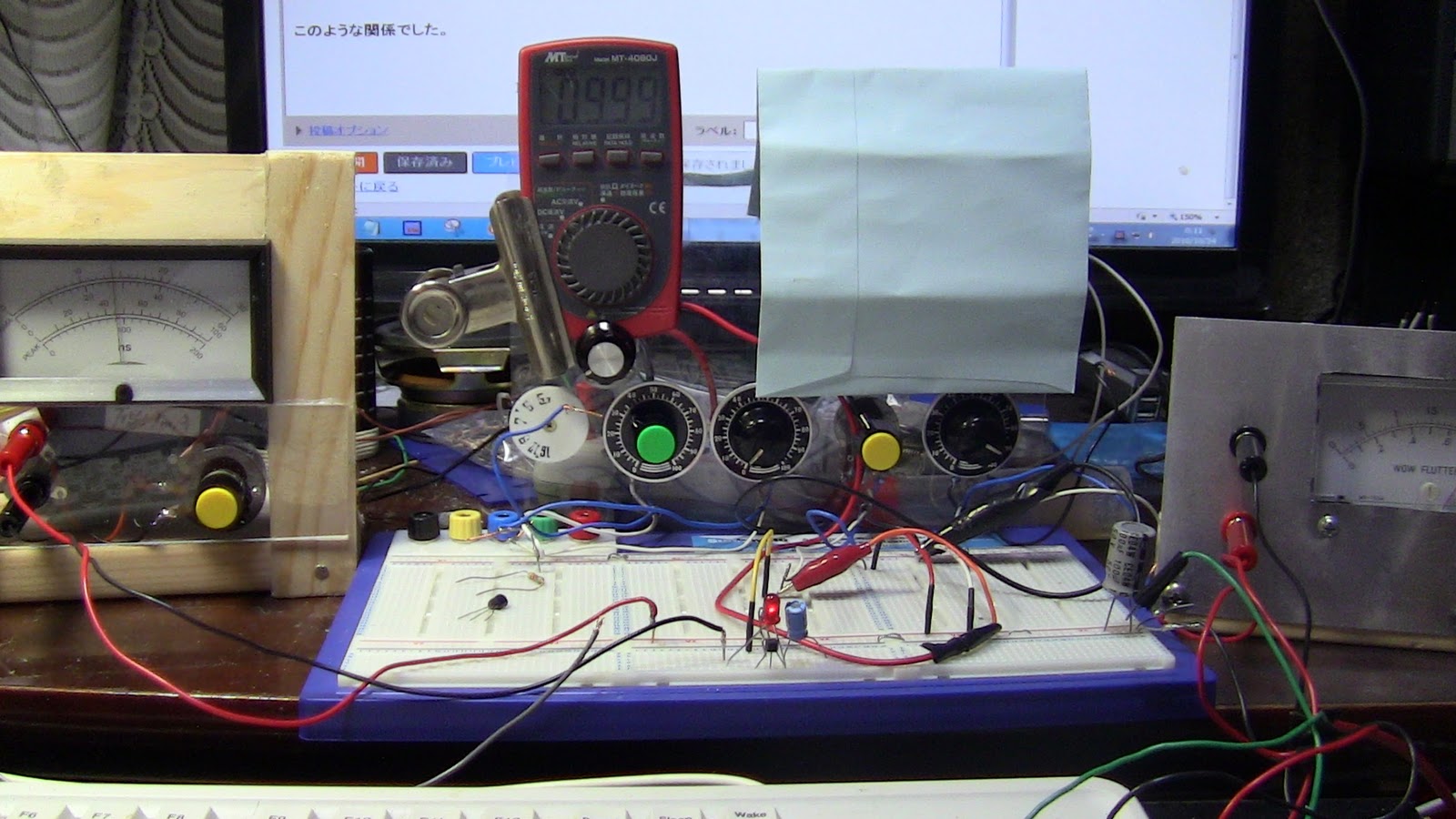

このような回路をブレッドボードに組んで
2SK241のゲート電圧対ドレイン電流の関係
をざっと診てみました。

LEDは不要ですが好みで入れました（え？）

２SK241は正面で左からDSGですが、回路図も
ブレッドボードも　背中を向けていますので
GSDという足の配置です。

100K　VRで分圧してゲートに電圧を加えたときの
直流的ドレイン電流を調べたまでのことですが

２SK２４１は高周波用なのでゲートがとても敏感なことに驚きました。
そのことはまた今度詳しく書きます。

上記のように赤色LEDと内部抵抗ありの電流計を経由して
ソースを２．２KでGNDに落とした条件で２４Vを加えた場合

ゲート電圧対ドレイン電流の関係は

0V　　　0ｍA
2V　　　1ｍA
4V　　　2ｍA
6V　　　2.9ｍA
8V　　　3.8ｍA
10V　　4.6ｍA
12V　　5.4ｍA
14V　　6.3ｍA
16V　　7.1ｍA


上記のようになりました。

正比例ではないですが、まあまあ　ゲート電圧に応じてドレイン電流が

素直に反応しているようです。
