バーアンテナ

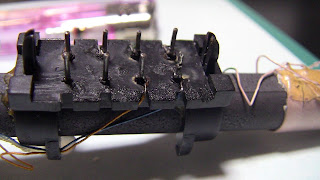

この写真

約１ヶ月前に

あわてて買ったものの

使い方がよくわからず放置していたバーアンテナなんですが

ピンが８本もあるのです。

その８本のうち　２本は　ダミーなんで

実質６本の端子があります。

右側のたくさん巻いてあるコイルから４本

左のコイルから２本

なんとなくこんな感じ

左のコイルの両端は　簡単にわかるのですが

右のコイルの４つの線が　わかりません？？？？

左から順に配色を見てみると

赤　黒　緑　ピンク

テスタで導通をみてみると

赤と緑がつながっています

黒とピンクがつながっています

他のつながりは無いです。

ＬＣＲ計でインダクタンスを測って見ます

黒　ピンク　間は　　２９７マイクロヘンリー

赤　緑　間は　　３マイクロヘンリー

左の小さなコイルは２マイクロヘンリー

こんな感じです

よくわからないのですが

スーパーヘテロダイン方式の局部発信用にしては２μＨでは小さすぎますよね。

確か

１１５μＨ　のようなと思います

２－３μＨなら、ラジオの入力の２字巻き線ということになりそうです。

しかし、　なぜ２次巻き線が２つもあるのかわかりません。

まさか　短波用だったりして

短波用かもしれませんね。

最大容量C=２６０pFのポリバリコンで
　　　　　
　　　　　６MHzに同調させるためにはL＝２．７μH

ともかく

ところで　この８ＰＩＮですが　ブレッドボードに収まるのでしょうか？

４ピンの間隔は　いけそうです。

ただし、eとfの幅は少し大きすぎて縦の２列は入りそうにありません。

cとdならちょうど入りそうですが、ここはブレッドボードの構造上短絡していますので

使えません。

このブレッドボードは+-の列が取り外せますので、これを取り外して

２９７マイクロヘンリーと３マイクロヘンリーの４本を差し込むしかないようです。

しかも　痛いのは　上の写真の　端子部分の両端の黒のでっぱりを取らなければ

いけないようです。　　まあ仕方ありません。

うまくいきました。手前の４本はどうあがいてもブレッドボードでは無理です

奥の４本がかろうじてはまりました。

ついでに

僕のポリバリコンも測ってみることにします。

真ん中が　ねじ部と導通しているのでＧＮＤです。

ＧＮＤと赤色の最大値は　１６２ＰＦしかありませんでした。

ＧＮＤとオレンジ色の最大値はもっと低く

７７ＰＦしかありませんでした。

ＡＭラジオ用としては小さすぎるんじゃないかと…

まさか短波用　なの　？

道理で、いままで　なんかおかしいなと思っていたのですが

…

ＦＭ用なら　２０ＰＦくらいですよね。　確か

ちなみに　１６２ＰＦと２９７マイクロヘンリーで共振周波数はいくらになるか

計算してみたくなります。

インダクタンスも　もうすこしほしいところですが

なにより　ポリバリコン　がちょっと寂しいですね　１６２ＰＦでは…。
