案外クリチカルなTWIN T 発振





昨日に続き、２SC1815によるTWIN T 発振回路の実験中です。

昨日に比べて、配置がわかりやすくなったかと思います。

２０Kの可変抵抗は昨日は1.5Kの固定でしたが,今回は１Kです。

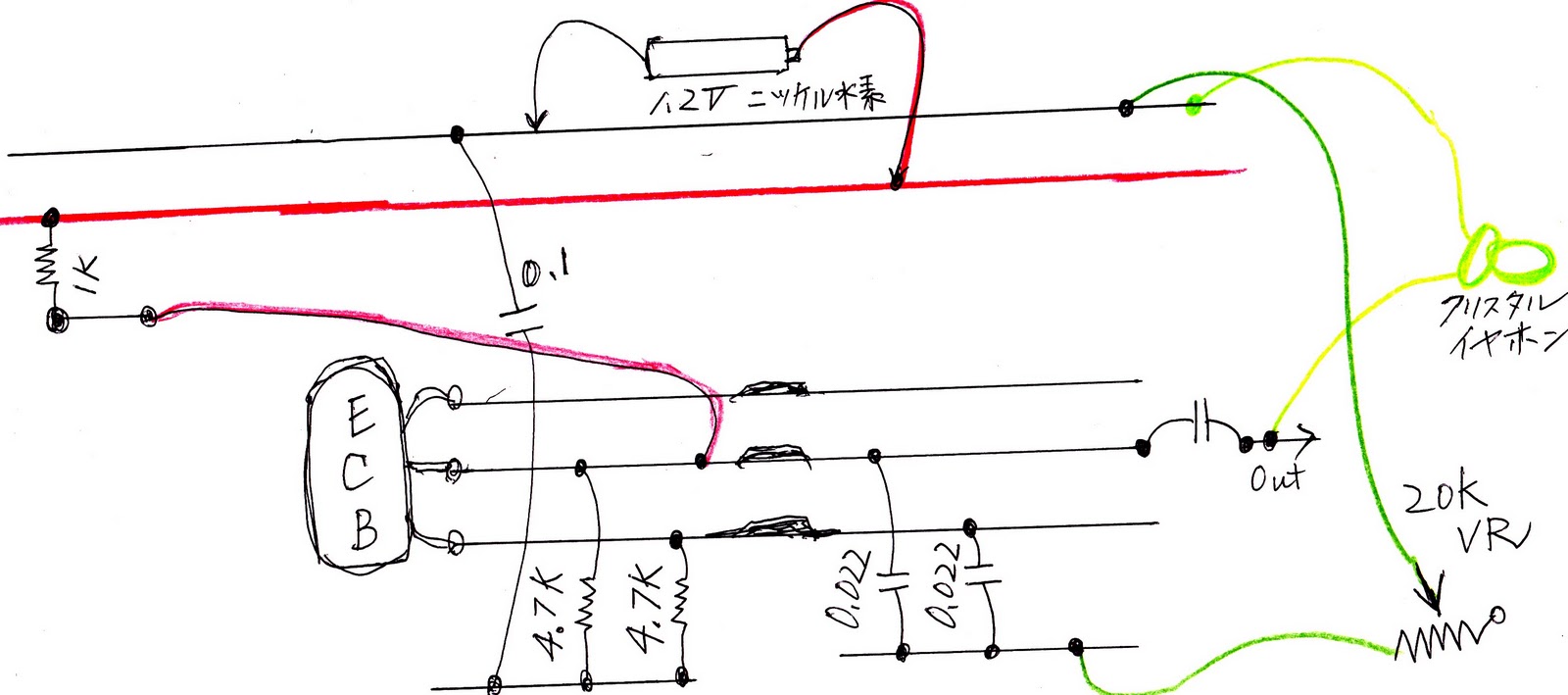

上記の実体配線図では　０．０２２uF とありますが、ここの二つのコンデンサーは

いろいろ取り替えて実験しました。　

まず、　０．０２２uFの場合

可変抵抗が約　１．５K（最低音）から４５５オーム（最高音）くらいの範囲でしか発振しませんでし

た。最低音と最高音のピッチの差は案外狭いものでした。

意外に発振させる条件は狭き門のようです。　

この０．０２２を０．００２２に取り替えたら可変抵抗をどう回しても発振できませんでした。

０．０３３uFの場合

最低音が少し下がりました。　といっても　まだピッコロがやっとフルートになった感じで

高い音です。　可変抵抗が約　１．１３K（最低音）から５１４オーム（最高音）くらいの

範囲でしか発振しませんでした。　


０．０４７を持ってなくて実験できませんでした。　残念です。　でも　予想として

もっと低い音で鳴りそうな感じです。　コンデンサーの値を増やすほど…。


でも、０．１では発振しませんでした。

４．７Kの抵抗を変えたりいろいろやってみたのですが、音の高さは少ししか変わらず

少し定数を変えるだけで発振が止まりました。
