ツインT発振回路の「２C１R」のCの容量を変化させる実験

ツインT発振回路

R3を１Kで固定してC2を変化させてみたのですが

C2によって発振周波数が変動します。

今回はブレッドボードで実験してみます。

クリスタルイヤホンを耳に当てられないほど大きな音が鳴ります。

電源は１０V。

マイクとイヤホンを近づけて、のぐーのフリーソフト　SPEANA　を使ってみました。

２２３（0.022μF）の場合　、1，397Hzです。オクターブごとに高調波も出ています。

３３３（0.033μF）の場合　、1，096Hzです。オクターブと2分の3の高調波も強烈に出ています。

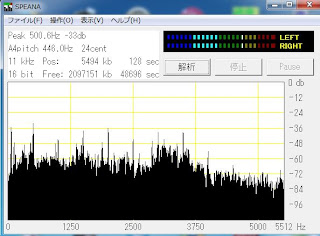

１０４（0.1μF）の場合　500.6Hz　です。音がだいぶ柔らかくなりました。

少しずつ電圧を下げていくとだんだん音が小さくなり２Vあたりで
パタリと発振が消えます。

また

非常に驚いたのですが

なぜか

１０Vから１４ボルトまでは電圧を上げても発振します。

１４ボルトを過ぎてパタリと発振が止まるのですが

２３ボルトから　再び発振を始めます。

２３ボルトから２５ボルトの間で発振が行われますが

２５ボルトから上は３０ボルトまで試したのですが再び発振が止まります。

ただ２３－２５ボルトの発振は音が濁っています。正弦波ではないようです。

音量は同じくらいです。

不思議です。
