2010年10月1日金曜日

LT SPICE いいですね

LT SPICE なるものを ダウンロードしてみました。
フリーですが性能はサーキットビューワーよりも格段に良さそうです。
ただし、ヘルプが英語なのでわかるまでが難しいです。
気に入った点は、回路の各場所の 電圧 電流 が一発で表示できる点です。
サーキットビューワーは一番安いのを買ったのですが、
テスターが一個しかなくて、コレクタ電流とベース電流を同時に表示できません。
それに比べLT SPICEは、10個でも20個でもテスターが使えるのですが
テスターといっても数字ではなくて、
グラフで表示されるようです。(たぶん数字では表示されない。不明!)


これがLT SPICEのテスタ棒です。 配線上 の任意の場所に当てると
このようにグラフで7.193V という結果が表れます。


このようにテスタをいろんな場所に当てていくと、最初のグラフに追加されて 電圧が表示されるので、複数の場所の電圧がひとめでわかるというわけです


たとえば

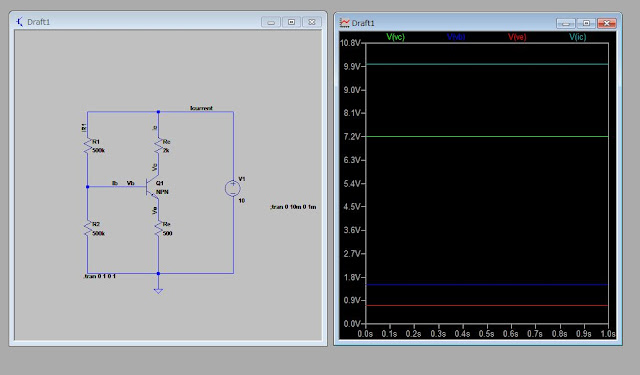

これは、調べたい場所を テスタ棒を当てて4箇所クリックした状態です。

各部の電圧がパッとわかります。
